在线式电力UPS逆变电源

产品介绍

电力UPS逆变电源专为电力系统设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。亦能防止电网电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。
电力UPS逆变电源技术特点：

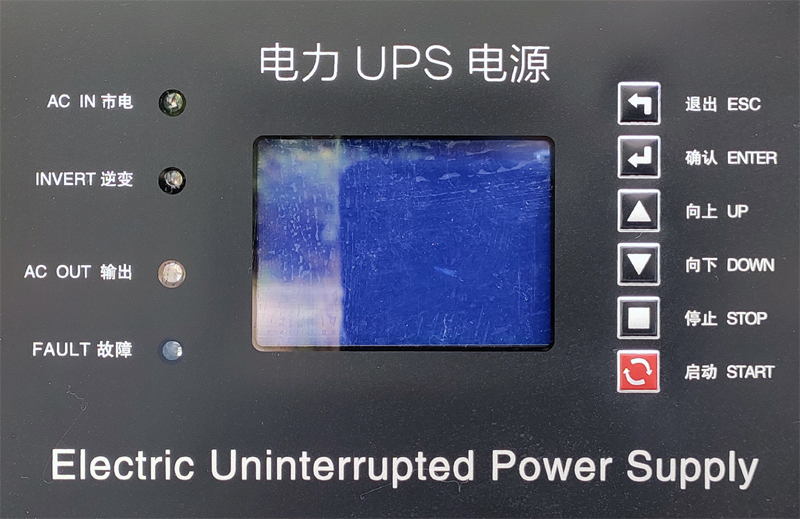

在线式电力UPS逆变电源面板图 ● 完全隔离型逆变技术，输出无噪音正弦交流电压
● 逆变单元采用先进的SPWM技术，波形纯净
● 独有的动态电流环控制技术确保逆变器可靠运行
● 过载能力强，能承受负载满载开机
● 大功率旁路开关，设备故障时可由旁路供电
● 具有输入过、欠压，输出过、欠压，过温等保护功能
● 逆变器前面板有LCD显示方式，状态一目了然

技术参数

产品系列		单进单出在线式、三进单出在线式、三进三出在线式
直流输入	额定电压	220/110VDC
	电池数量	12V×18/9节、直流屏充电模块
	电池类型	免维护铅酸蓄电池/直流屏充电模块
交流输入	相数	单相/三相
	频率	50Hz ± 5％
	电压范围	220/380VAC ± 20％
旁路输入	相数	单相/三相
	频率	50Hz ± 5％
	电压范围	220/380VAC ± 20％
逆变输出	额定功率	1-100KVA
	额定电压	220/380VAC
	电压精度	220/380V ± 2％
	频率	50Hz ± 1％
	波形失真率	≤ 5％（线性负载）
	动态响应	5%（0%~100%负载）
	峰值系数（CF）	3：1
	功率因数	0.8
	逆变效率	90%
报警		LED指示灯报警和液晶显示屏文字及干接点
转换时间		0ms
噪音		≤55db
绝缘强度		1500 VAC， 1min （输入和输出）
冷却方式		风扇强制风冷

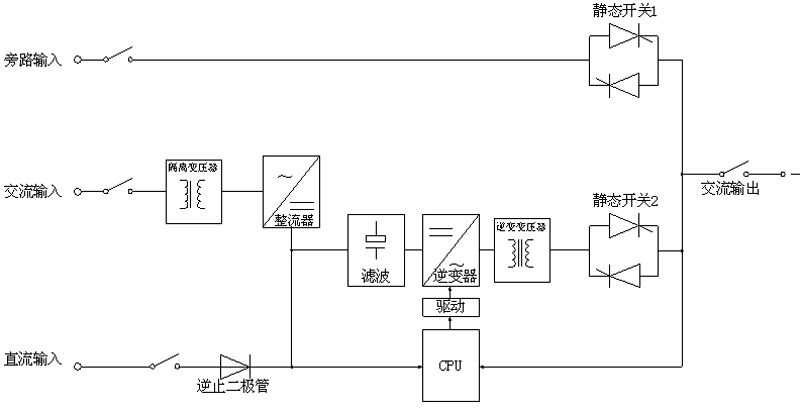

工作状态说明

1、交流输入、旁路输入、直流输入都正常时，由交流输入经隔离、整流、滤波后，再经逆变器逆变成纯正的交流电，通过静态开关2向负载提供电源（即交流逆变供电）；
2、当交流输入异常，旁路输入、电池输入正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源（即直流逆变供电）；
3、当交流输入、直流输入异常，旁路输入正常时，由旁路输入通过静态开关1向负载提供电源（即交流旁路供电）；
4、当机器出现过载、过温、冲击、直流异常及内部故障等情况时，机器通过静态开关1向负载提供电源，自动转为旁路供电。
